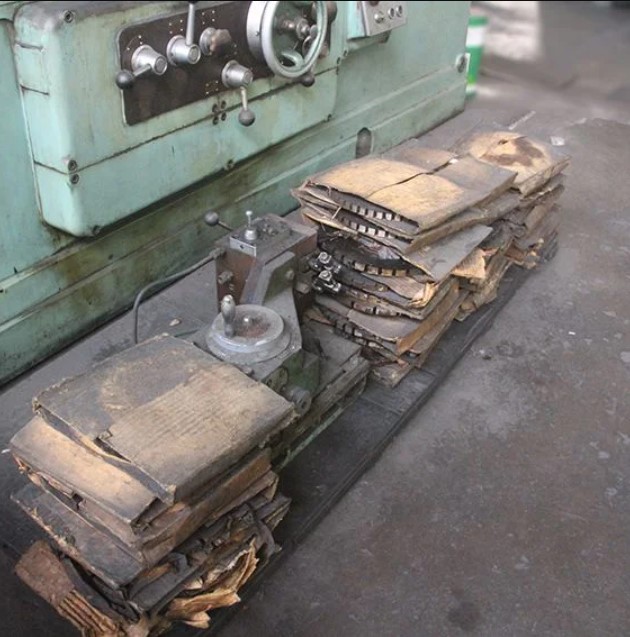

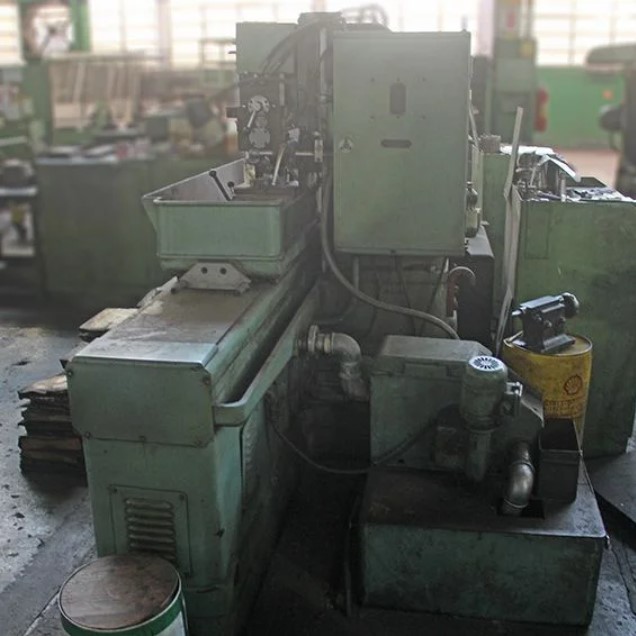

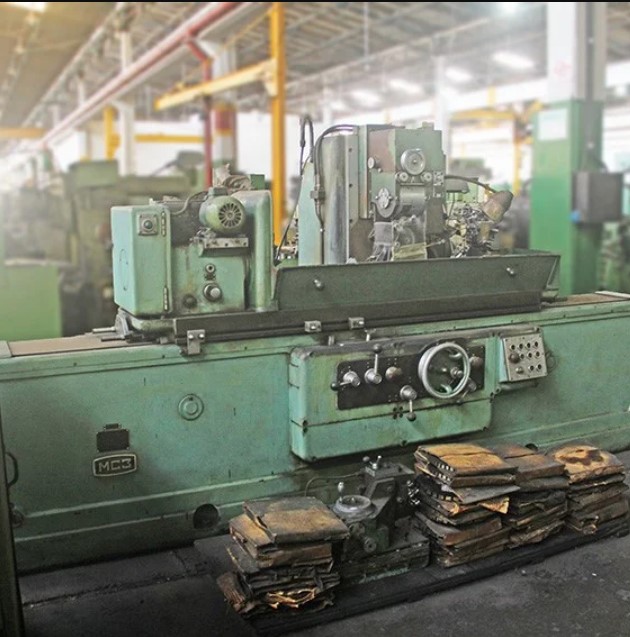

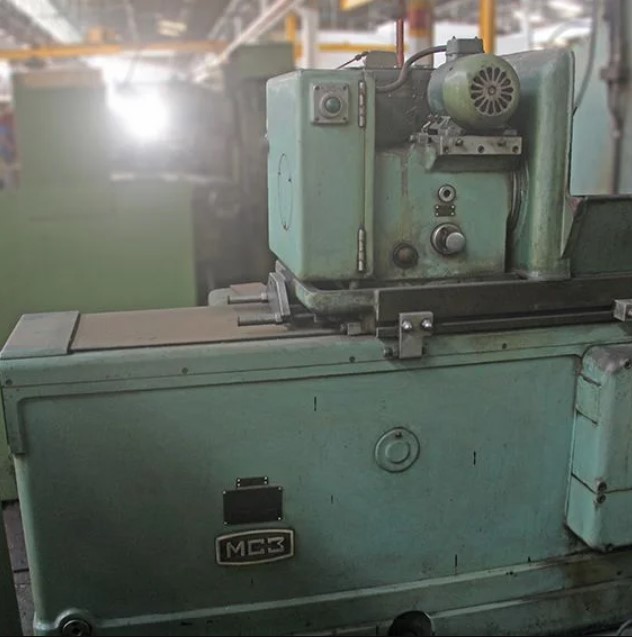

INFORMAÇÕES TÉCNICAS

Marca: MSZ
Modelo: 3451 B
Ano de Fabricação: 1972
Diâmetro máximo admissível: 300 mm
Diâmetro máximo retificável: 125 mm
Diâmetro mínimo retificável: 25 mm
Máximo comprimento admissível: 1000 mm
Máximo comprimento retificável: 850 mm
Máxima distância do eixo porta-rebolo à mesa: 362 mm
Curso vertical do rebolo: 150 mm
Altura das pontas sobre a mesa: 180 mm
Superfície da mesa: 250 x 1845 mm
Máxima velocidade da mesa: 15 m/min (não se deve usar mais que 10 m/min se no caso de uma falha de reversão houver perigo de uma colisão)
Mínima velocidade da mesa: 1 m/min
Máximo curso transversal hidráulico da mesa: 1120 mm
Mínimo curso transversal hidráulico da mesa: 200 mm
Temperatura máxima permissível do óleo hidráulico: +35º
POTÊNCIA DOS MOTORES
Da bomba hidráulica: 3 kwatt
Do cabeçote divisor: 0,27 kwatt
Do rebolo: 3 kwatt
Levantamento rápido: 0,6 kwatt
Refrigeração: 0,12 kwatt
Separador magnético: 0,12 kwatt
Rotações do rebolo em função dos diâmetros das polias de transmissão e do diâmetro do rebolo:
Diâmetro do Rebolo mm | RPM | Diâmetro da Polia do Rebolo mm | Diâmetro da Polia do Motor mm
200 3460 130 130
150 3460 130 130
90 7560 82 180
60 8880 70 180
Obs: A tabela acima foi recalculada para o nosso caso de 60 Hz, enquanto que a tabela original do manual é válida para 50 Hz.
AVANÇOS VERTICAIS
Por revolução do volante: 0,5 mm
Automático: 0,005 a 0,07 mm
Manual: 0,005 mm
AFIAÇÃO DO REBOLO
Profundidade de afiação com compensação automática da posição do cabeçote: 0,01 a 0,02 mm
Profundidade de afiação sem compensação automática da posição do cabeçote: 0,01 a 0,05 mm
Velocidade do movimento vertical rápido do cabeçote: 453 mm/min
REFRIGERAÇÃO
Vazão da bomba: 45 1/min
Capac. Do Tanque: 127 litros
